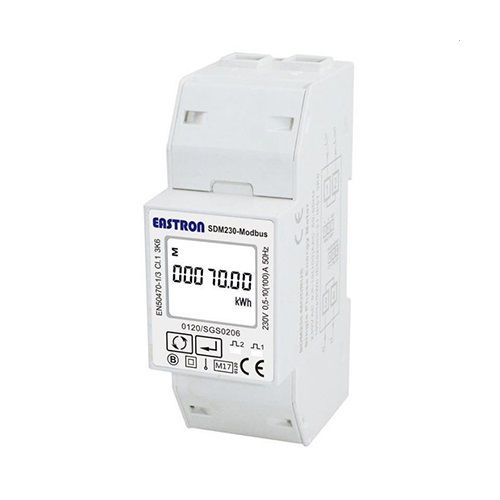

EASTRON SDM230-Modbus là đồng hồ đo điện năng 1 pha cao cấp, tích hợp giao tiếp Modbus RTU (RS-485), phù hợp cho các ứng dụng cần giám sát điện tiêu thụ theo thời gian thực. Đây là thiết bị lý tưởng cho hệ thống điện mặt trời bám tải (zero export), các tủ điện dân dụng, thương mại hoặc công nghiệp nhỏ.

1. Đặc điểm kỹ thuật nổi bật

• Nguồn cấp: 230V AC, 50/60Hz

• Dòng điện đo: 5(100)A (đo trực tiếp, không cần biến dòng CT)

• Cấp chính xác: Class 1 (chuẩn đo lường theo IEC62053-21)

• Hiển thị thông số:

  • Tổng năng lượng tiêu thụ (Import kWh)

  • Điện áp (V), dòng điện (A)

  • Công suất tức thời (kW)

  • Tần số (Hz), hệ số công suất (PF)

• Giao tiếp: RS-485, Modbus RTU – chuẩn công nghiệp

• Màn hình LCD: Có đèn nền, dễ đọc, hiển thị luân phiên các thông số

• Lắp đặt: Gắn thanh DIN rail 1 module (rất nhỏ gọn)

• Chức năng bám tải: Dùng phổ biến để đo tải tiêu thụ giúp inverter solar điều chỉnh công suất hòa lưới (zero export)

2. Ưu điểm nổi bật

Chính xác và ổn định: Dòng đo đến 100A, phù hợp nhiều loại tải mà vẫn đảm bảo sai số thấp.
Tích hợp Modbus: Dễ kết nối với inverter, hệ thống SCADA, Data Logger… để điều khiển và giám sát từ xa.
Ứng dụng cho điện mặt trời bám tải: Cho phép inverter đọc tải tiêu thụ thực tế và giới hạn công suất phát – tránh phát ngược lên lưới.
Không cần biến dòng: Thiết kế đo trực tiếp – giảm chi phí và dễ lắp đặt.
Kích thước siêu gọn: Gắn DIN rail chỉ chiếm 1 module trong tủ điện.

3. Ứng dụng thực tế

Hệ thống điện mặt trời bám tải 1 pha (Zero Export) – dùng kết hợp với Luxpower, Deye, Growatt, Sofar, v.v.
Nhà dân, căn hộ, văn phòng, cửa hàng – đo lượng điện tiêu thụ để giám sát và tính chi phí.
Tủ điện phụ trong nhà máy nhỏ, trạm trạm sạc mini – theo dõi dòng tiêu thụ thiết bị.

4. Hướng dẫn kết nối cơ bản

• Đấu dây L – N vào thiết bị theo đúng sơ đồ.

• Kẹp thiết bị vào thanh DIN trong tủ điện.

• Kết nối cổng RS-485 (A/B) đến inverter hoặc bộ đọc Modbus.

• Thiết lập địa chỉ thiết bị (Modbus Address), baudrate, parity theo tài liệu hướng dẫn hoặc theo yêu cầu của inverter.

5. Kết luận

EASTRON SDM230-Modbus là thiết bị đo điện năng 1 pha thông minh, phù hợp cho cả điện mặt trời và giám sát điện tiêu thụ thông thường. Với độ chính xác cao, giao tiếp Modbus tiện lợi và thiết kế nhỏ gọn, đây là lựa chọn tối ưu cho các hệ thống hiện đại yêu cầu theo dõi và điều khiển điện năng hiệu quả.
