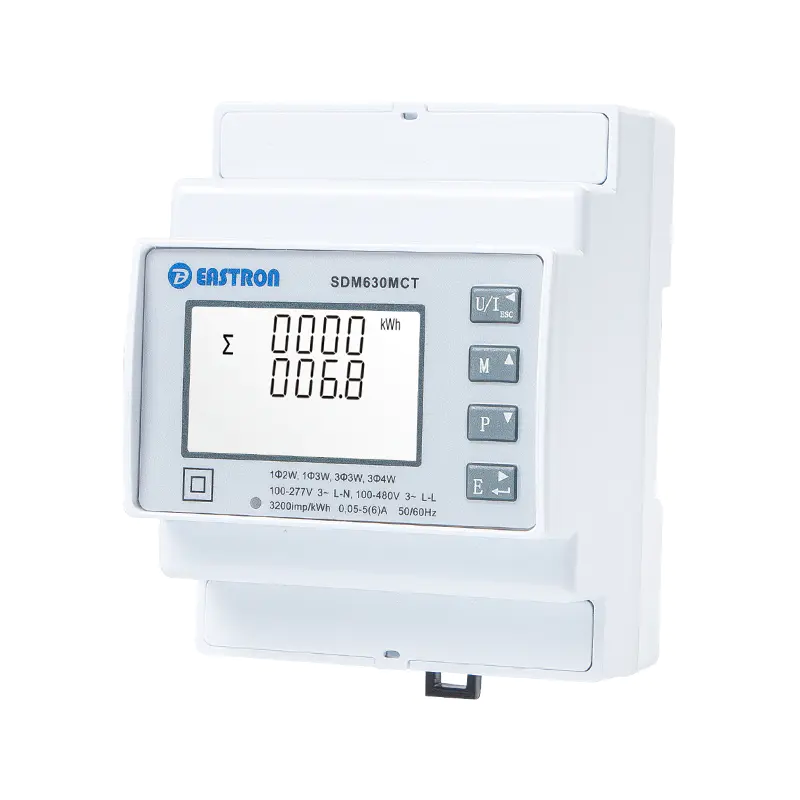

EASTRON SDM630 MCT là đồng hồ đo điện năng đa chức năng thế hệ mới, thiết kế đặc biệt để giám sát điện năng trong các hệ thống điện 3 pha, sử dụng CT ngoài (biến dòng rời). Đây là sản phẩm lý tưởng cho công trình dân dụng, thương mại, công nghiệp, hoặc hệ thống năng lượng mặt trời cần theo dõi sản lượng điện năng một cách chuyên sâu.

1. Thông số kỹ thuật nổi bật của EASTRON SDM630 MCT

• Điện áp làm việc: 3×230/400V AC (L-N/L-L), 50/60Hz

• Dòng điện đo: 1A hoặc 5A (qua biến dòng CT ngoài)

• Dải đo điện áp: 80% ~ 120% điện áp định mức

• Dải đo dòng điện: 5% ~ 120% dòng định mức

• Sai số đo lường:

  • Điện áp: ±0.2%

  • Dòng điện: ±0.2%

  • Công suất: ±0.5%

  • Năng lượng: ±1.0% theo chuẩn IEC 62053-21/22

• Tích hợp nhiều giá trị đo:

  • Công suất tiêu thụ (kWh)

  • Công suất phát (kWh Export)

  • Dòng điện, điện áp từng pha

  • Công suất thực (kW), công suất phản kháng (kVAr), công suất biểu kiến (kVA)

  • Hệ số công suất (PF)

  • Tần số hệ thống (Hz)

• Giao tiếp: RS-485 Modbus RTU (chuẩn công nghiệp, dễ tích hợp BMS, SCADA)

• Màn hình hiển thị: LCD rộng, dễ đọc, hỗ trợ nút bấm điều hướng trực quan

• Lắp đặt: Gắn trên DIN rail hoặc panel 96x96mm (chuyên nghiệp)

2. Lợi ích khi sử dụng EASTRON SDM630 MCT

• Đo lường chính xác cao: Nhờ thiết kế dùng biến dòng ngoài (CT), SDM630 MCT đo được dòng rất lớn (lên đến hàng nghìn ampe) mà vẫn đảm bảo độ chính xác cao.

• Tích hợp đầy đủ thông số: Giúp giám sát toàn diện tình trạng hệ thống điện theo thời gian thực.

• Tiết kiệm chi phí quản lý vận hành: Phát hiện sớm các bất thường về dòng điện, điện áp, công suất – từ đó kịp thời xử lý, tránh thất thoát năng lượng.

• Dễ dàng tích hợp vào hệ thống giám sát từ xa: Nhờ Modbus RTU, sản phẩm dễ kết nối với hệ thống BMS, SCADA hoặc bộ Data Logger cho các dự án điện mặt trời.

• Linh hoạt trong lắp đặt: Dùng biến dòng rời, phù hợp cả công trình mới lẫn công trình nâng cấp, không cần tháo dây tải lớn.

3. Ứng dụng thực tế

• Điện mặt trời (Solar PV): Đo sản lượng điện phát, sản lượng điện tiêu thụ, hỗ trợ hòa lưới.

• Tòa nhà, văn phòng: Giám sát điện năng tiêu thụ từng khu vực, từng thiết bị lớn.

• Nhà máy, khu công nghiệp: Theo dõi hệ thống phân phối điện, tối ưu hóa tiêu thụ năng lượng.

• Trạm sạc xe điện: Đo lường công suất tiêu thụ từng trạm.

4. Hướng dẫn sử dụng cơ bản

• Kết nối: Gắn đồng hồ lên panel, đấu nối dây điện áp 3 pha và dây tín hiệu dòng từ biến dòng CT ngoài về đồng hồ.

• Cài đặt: Thiết lập tỷ số biến dòng (CT Ratio) chính xác ngay trên thiết bị để đồng hồ tính toán dòng thực tế đúng.

• Giám sát: Theo dõi thông số trên màn hình LCD hoặc xuất dữ liệu qua RS-485 về hệ thống trung tâm.

• Bảo trì: Định kỳ kiểm tra độ chặt đấu nối và độ chính xác của biến dòng để đảm bảo thiết bị luôn hoạt động chuẩn xác.
